BCSK-SZQ50型 FPV防御打击功率放大数字模块 700-1000MHz 50W 宽带射频功放

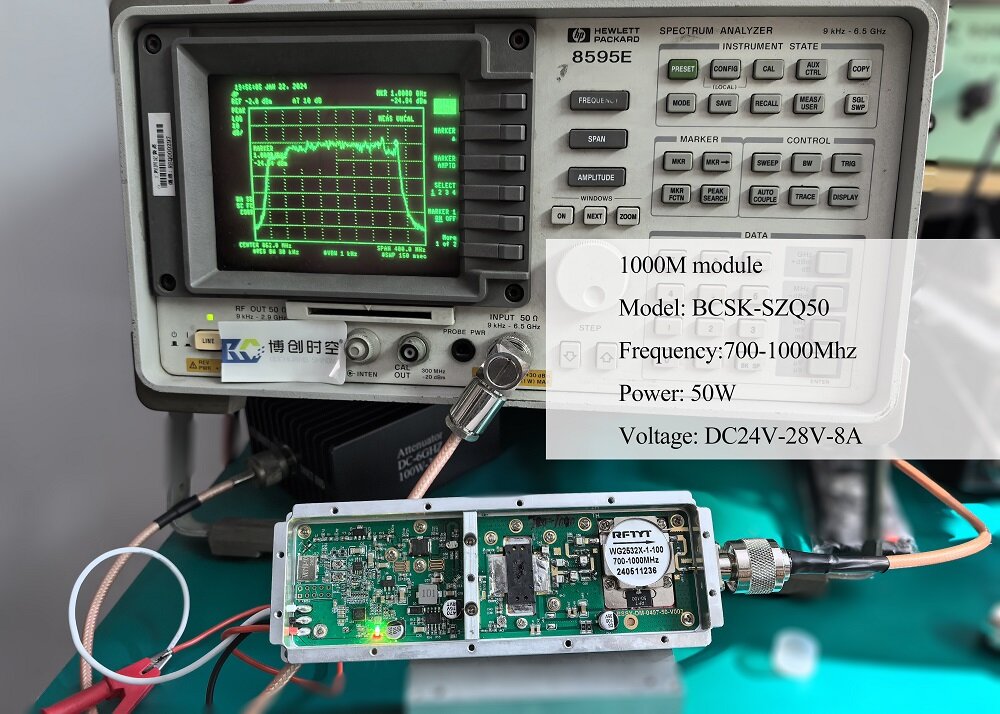

BCSK-SZQ50 是一款由博创时空（Bochuang Spacetime）研发的高性能 FPV防御打击功率放大数字模块，专为 700-1000MHz 频段应用设计。该模块采用高可靠性LDMOS工艺，在 DC24V-28V 宽电压供电下可稳定输出 50W 连续波功率，典型工作电流为8A。其紧凑的铝合金屏蔽外壳设计不仅有效抑制电磁干扰，还具备优异的散热性能，确保在长时间高负荷运行下的稳定性。该 射频功放模块 广泛应用于频谱监测、无线通信中继、无人机反制系统及工业测试测量设备。产品内置完善的保护电路，接口标准化，易于集成到各类嵌入式射频系统中，是构建高效能信号发射链路的理想选择。
In Stock (500units
Product Overview
BCSK-SZQ50is a solution designed specifically forFPV防御打击功率放大数字模块 应用设计的高性能射频功放单元，工作频段覆盖 700-1000 MHz，
在 DC24V-28V 宽电压输入下可稳定输出 50W 连续波功率，典型工作电流为 8A。该模块采用高可靠性 LDMOS 工艺与优化
热管理结构，确保在高温、高负载环境下长期稳定运行，适用于频谱监测、无线通信中继、工业测试设备及无人机反制系

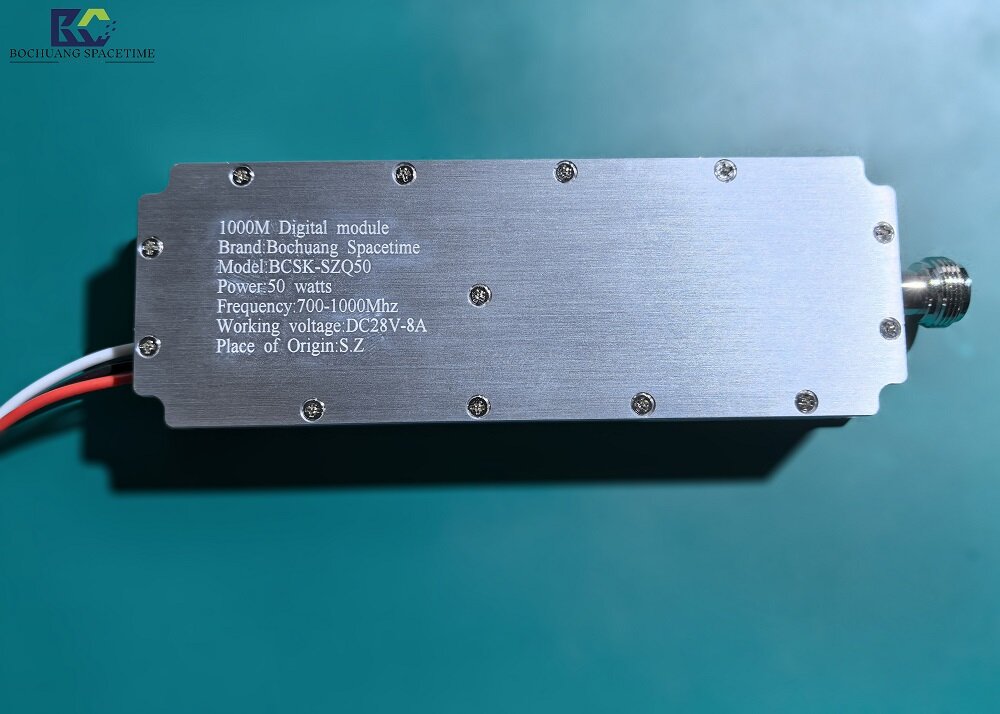

统等场景。其紧凑铝合金外壳不仅提供优异电磁屏蔽，还通过高效散热设计提升环境适应性，是构建高可靠射频发射链路
的核心功率单元。
性能特点
宽温域稳定运行：采用耐高温材料与热优化布局，支持 -20°C 至 +70°C 工作环境，满足严苛工业现场需求。
高线性度输出：三阶交调点（IP3）优于 +35dBm，保障多载波系统下信号纯净度，降低互调干扰风险。
Smart Protection Mechanism：内置过流、过温、驻波比（VSWR）自动折返保护，防止负载失配或瞬态故障导致器件损坏。
Low power, high efficiency：50W 输出时电流仅 8A，功率附加效率（PAE）超 50%，显著降低系统热管理负担。
标准化接口设计：配备 N 母Connector，兼容主流射频测试设备，便于快速集成到嵌入式或机架式系统中。
技术参数
Parameter Item | Specifications |
|---|---|
Product Model | BCSK-SZQ50 |
Operating Frequency Band | 700–1000 MHz |
Output Power | 50W (连续波 CW) |
Supply Voltage | DC 28V |
Operating Current | 8A (典型值) |
RF interface | N母Connector (Female) |
保护机制 | 过流、过温、VSWR保护 |
Casing Material | Aluminum Alloy |
Operating Temperature | -20°C to +70°C |
Size | 156×54×22mm |
Weight | 约 410g |
客户FAQ
Q1：该模块是否支持脉冲调制？
A1：当前版本为连续波（CW）优化设计，如需脉冲模式，可联系技术支持定制固件或硬件方案。Q2：模块是否内置隔离器？
A2：模块本体已集成Isolator，用磁耦技术实现更高抗扰度，确保您的控制系统在复杂电磁环境中稳定如初。Q3：是否提供驱动电路或偏置控制接口？
A3：模块已集成完整偏置与驱动电路，用户仅需提供 DC24V-28V Power与射频输入信号即可工作，无需额外控制电路。Q4：能否用于多模块并联扩容？
A4：支持并联使用，每个模块都是独立频率多个模块可以一起搭配使用，建议搭配专业稳定的Industrial Power Supply满足模块电流输出，以实现稳定合成输出。
Q5：模块是否通过CE/FCC认证？
A5：本产品为工业级核心模块，未单独申请终端认证，但符合RoHS环保标准，可配合整机系统完成合规认证。
50W LDMOS RF amplifier for drone countermeasure
Industrial grade broadband RF amplifier 700-1000MHz
